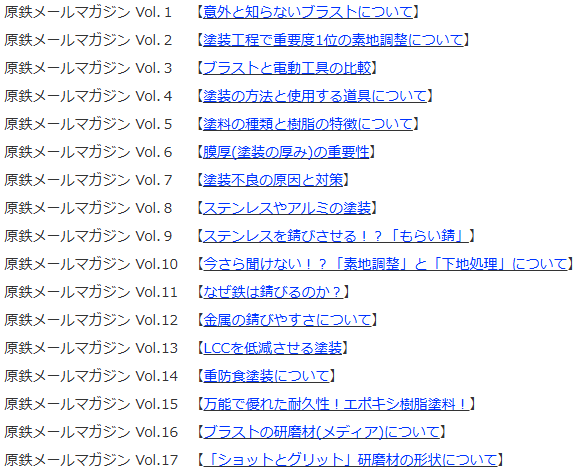

また過去配信した原鉄メールマガジンはこちらから読み返せます。

お時間がありましたら、最後までご一読いただけると幸いです。
配信停止希望の場合はお手数ですが、こちらをクリックしてください。

前回はブラストで噴射又は投射する研磨材・研削材・メディア」について
形状の「種類」「加工効果の違い」「グリットブラストとショットブラストの違い」ついて紹介しました。

ブラストの研磨材は大きく分けて3つの形状に分類されます。
球状またはラウンドカット
②円柱状
③多角形状

形状が変わるだけで加工後の損傷度、仕上がり、加工効果は大きく異なります。

球状またはラウンドカットを使用した場合

・球状なので損傷が少ない

・丸い打痕を作り、なめらかな仕上がり

ショットピーニング効果、微細な凹凸を活かした梨地加工、バリ取り目的

②円柱状

・円形部と切断面のエッジがあるので球状と多角形状の中間程度の損傷

・面粗度は大きくないが表面は粗面化

・バリ取り目的

③多角形状

・鋭角が多くあるので損傷が大きい

・ランダムな凹凸を形成、大きく粗面化

塗料や接着剤の密着性向上、素地調整、塗膜や樹脂などの除去、錆落とし目的


形状が少し違うだけで出来る事が大きく変わりますので、
被加工物の大きさや素材、加工目的に合わせた形状を選ぶ必要があります!

今回のVol.18メールマガジンは「素地調整の規格について」です!
日本国内で素地調整と言えば「SSPC規格」と「ISO (SIS)規格」この2つになります。
SSPCはアメリカに本部がある米国構造物塗装協会
ISOはスイスに本部がある国際標準化機構
※SISはスウェーデン規格協会 ISOと内容が同じ

どちらの機関も素地調整や塗装について規格を定めており
塗装工事ではほぼ毎回どちらか登場します。
回はSSPC / ISOの中でもよく使われるブラスト規格について紹介します!

素地調整の規格について

素地調整でよく使われる規格

塗装工程で必要となる「素地調整」または「下地処理」の仕様では、

SSPC規格やISO(SIS)規格、1種ケレンなど記載されているかと思います。

実は1種ケレンや2種ケレンなどは規格ではなく一般呼称です。

そのため明確な定義がされておらず、作業要領なども定められておりません。

今回はSSPC規格とISO規格の2種類を紹介します。


SSPC規格

アメリカの米国構造物塗装協会(Steel Structures Painting Council USA)

SSPCと略され産業・海上構造物の塗装に特化した規格を定めています。

SSPCが制定した規格がSSPC規格です。

素地調整を行う方法や洗浄度によって細かく規格が分けられており、

素地調整の作業要領に関わるものは16規格ほど存在します。

ISO規格

スイスの国際標準化機構(International Organization for Standardization

ISOと略され国際取引を円滑にする為、あらゆる分野の国際規格を定めています。

ISOが制定した規格がISO規格です。

物からマネジメントまで様々な規格があり、その数なんと5万規格以上あるようです。

素地調整の作業要領に関わるものは6規格あります。


ISOは何でも規格していますが、SSPCは塗装のみに特化し規格を定めています。

そのためSSPCの方がより細かい内容まで規格されています。

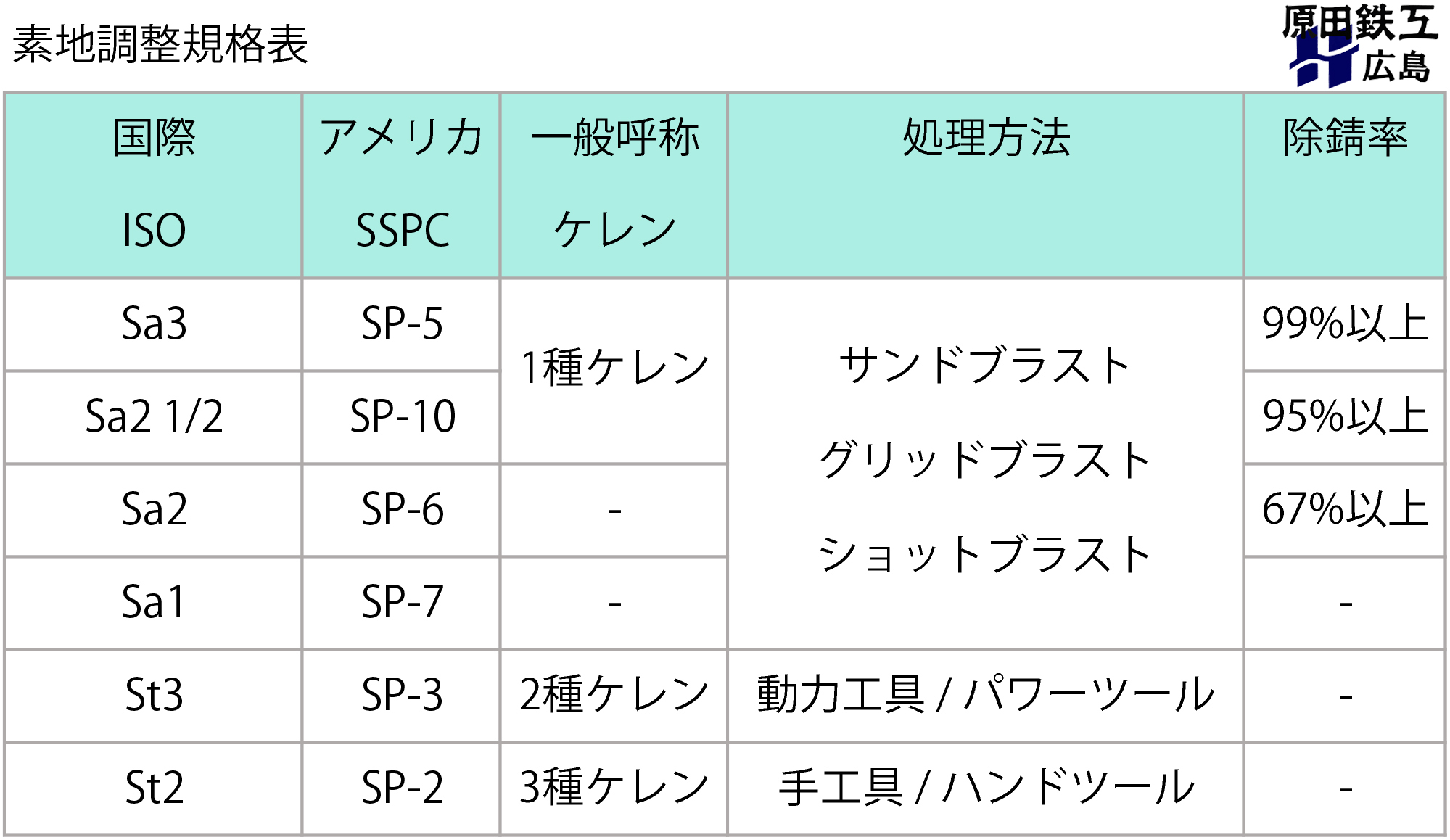

SSPC規格とISO規格の比較

SSPC規格もISO規格のどちらも素地調整の処理方法除錆率(洗浄度)によって

規格が細分化されています。

大きく処理方法で分けると「ブラスト」「動力工具処理」「手工具処理」の3つです

またSSPC規格とISO規格は細かい部分で作業要領などで異なる部分はありますが、

以下のように対応しています。

https://stratus.campaign-image.jp/images/5590000001410008_zc_v1_1738244280292_ブラスト規格表_(1).jpg

除錆率とはミルスケール(酸化被膜)や錆、塗膜などの除去率みたいなものです。

どの程度表面に付着している異物を除去したか?によってブラスト処理の規格は

細分化されています。



SSPC規格とISO規格の違い

SSPC規格とISO規格はざっくり内容は似ていますが、異なる点も多くあります。


①処理後の合否判定

SSPC規格

異物を完全に除去し、変色のない均一な金属色になったか目視検査で判定します。

検査員の判定基準が全てなので、経験を積んだ検査員が判定する必要があります。

ISO規格

施工前の鋼材と施工後の鋼材を写真で比較したビジュアルブックを発行しており、

実際の製品と見比べる事で加工の合否を判断します。

見本があるので判定しやすそうですが、施工前の写真と製品の状態が異なっている

場合は仕上がりも変わってしまうので判断が難しいといった問題があります。

②素地調整の規格数

SSPC規格

SSPCの素地調整規格は16種類

見たことも聞いたこともないような規格もありますが、

ブラスト、動力工具、手工具を使用した様々な規格で細分化されています。

製品の状態や求められる品質によって細かく規格を選択する事が可能ではあります。

ISO規格

ISOの素地調整規格は6種類

ブラスト処理は3種類、動力工具処理や手工具処理では各1規格しかありません。

分かりやすいですが、選択の幅はかなり狭くなってしまいます。



まとめ

素地調整で使われる規格は「SSPC規格」と「ISO規格」の2種類

割とよく見聞きする一種ケレンなどは一般呼称であり、規格ではないので注意。

どちらも除錆度と処理方法などによって規格が分けられている。


お互いに除錆度・処理方法など対応する規格はありますが、

異なる部分もあるので規格によって施工・管理方法を変更する必要があります

どちらのどの規格で施工するかは、

必要となる耐久性やコストを考慮して選定する必要があります。


━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

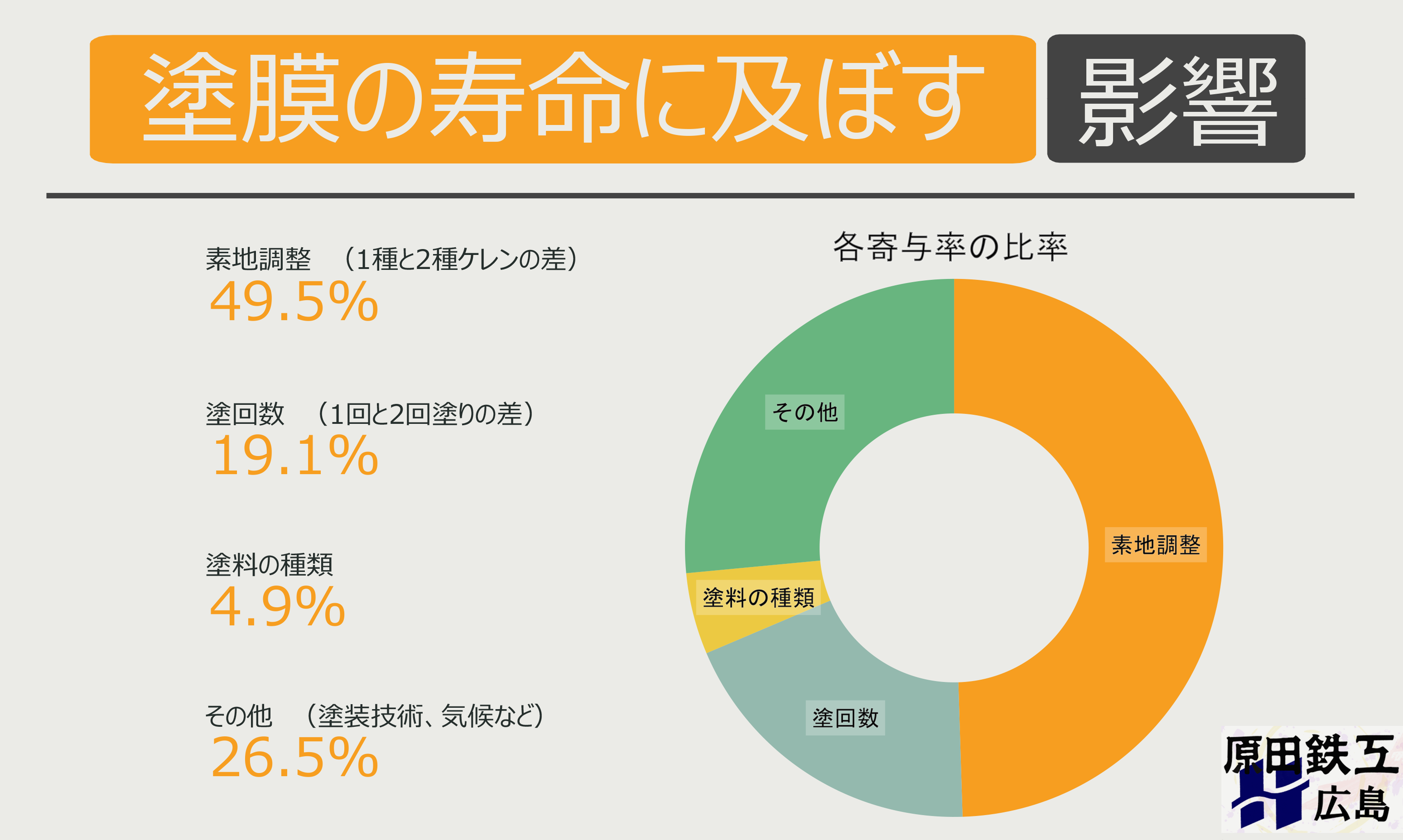

塗装後に塗料が完全硬化した膜の事を「塗膜」と言います。

塗装された製品は塗膜によってコーティングされているため

雨風、湿気、紫外線、衝撃など様々な要因から保護されています。


その塗膜寿命は素地調整の段階でほぼ決まっています

塗膜寿命への寄与率では素地調整である1種ケレンと2種ケレンの差が49.5%

塗装回数の1回塗りと2回塗りの差が19.1%塗料の種類が4.9%となっています。


1種ケレンのブラスト処理をするか、2種ケレンの電動工具で処理するか

たったこれだけの差で塗膜の寿命、すなわち製品の寿命は大きく変わります


ブラスト処理と電動工具処理は規格や作業環境にもよりますが、

費用的にはそれほど変わらない場合もありますのでブラスト処理を検討してみては

いかがでしょうか。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

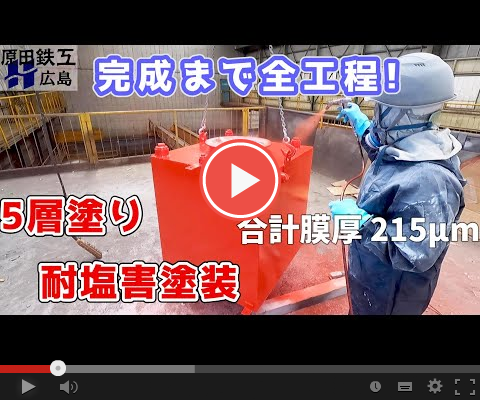

海の近くに設置・使用されるタンクです。

通常の素地調整や一般的な塗装では、

塩害に耐えれず短期間で腐食しますが…

ブラストによる素地調整と塩害に強い

耐塩害仕様にて塗装を行う事で

長期間耐用できるタンクにします

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

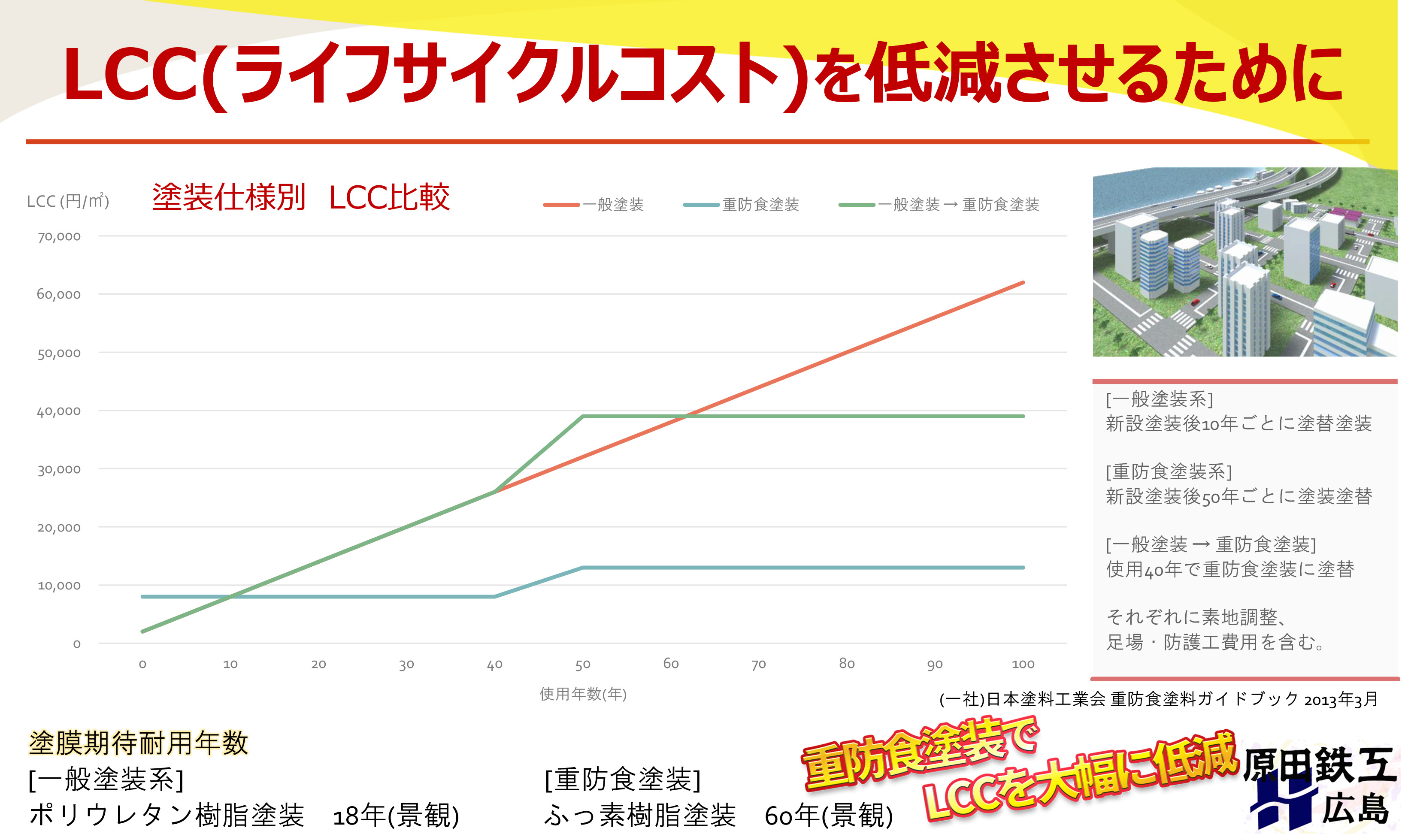

素地調整の処理方法や塗装仕様などを使用する周辺環境・耐用年数を考慮して

選定する事でトータルコストを大幅に低減する事が可能となります。


大型の構造物や施設などは「運用費」「保守費」「管理費」に必要となる割合が

大きいので特に顕著な差となります。

耐久性の高い塗装を行う事で運用・保守・管理といった費用を大きく削減し、

トータルコストとなるLCC(ライフサイクルコスト)を低減させます。


新設や塗替え工事の際は原田鉄工にお任せください!

ご相談、御見積りなどお気軽にお問い合わせください。 担当:垰

ブラスト・塗装だけでなく製缶加工も承っております。
